红外声波探测器

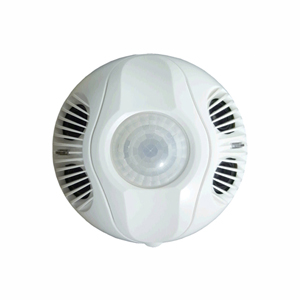

      MXD-32是一款可应用于较大密封玻璃展柜中文物防盗而研制的双模入侵探测器。其内置大面积的HDIR红外传感器窗口，配合高密集的光学透镜设计，和集成超声波探测技术，运用MCU和DSP进行运算处理，使入侵探测更为准确有效。该探测器主要针对现时大型玻璃展柜使用传统探测器无法解决的一些问题，如：安装了双鉴、振动、玻破、门磁、幕帘等探测器，入侵者如果不开柜门、不打破玻璃，而是在展柜上开孔等上述探测器几近失效，或者入侵者以缓慢速度进入而导致展柜内的双鉴、幕帘、振动、音频等探头失肓的问题。该探测器可轻易探测如轻拉、平移柜门等极其细微入侵动作。

■  产品选型

     MXD-32由灯控红外声波探测引申过来，虽有探测空间较大、灵敏度高、安装、调试方便特点；但稳定性、可靠性跟收发分置的多维驻波不能相提并论的。

■ 产品参数
 HDIR™红外、驻波传感器双技术相结合,实现高灵敏/超微动探测效果,其稳定性及灵活性显著提高;
 高性能传感器和优质菲涅尔透镜完美结合，提供360可靠探测效果;
  安装高度：2.4m---3.0m
 最大监控范围：18立方米（吸顶安装）
 最小监控范围：4立方米（吸顶安装）
  探测移动速度：0.02米/秒—1米/秒  ）
  超声波频率：40KHZ
  宽温度工作范围:-40℃到+50℃;
  存储温度：-20℃ ~ +75 ℃
 报警输出：干触点信号输出，输出时间大于３秒
  工作电压、电流：40mA @ 12V DC，10-16 VDC
 安装方式: 吸顶安装
■ 产品功能说明
 双功模式: 开关A1(OFF),A2(ON)，该模式下，两种探测系统正常工作并可触发报警信号输出。
 双鉴模式1: 开关A1(OFF),A2(OFF)，这是探测器的默认模式。在该模式下， 二个探测单元（不分主次）在5秒内均探测到   入侵信号，才触发报警输出。
 双鉴模式2: 开关A1(ON),A2(OFF): 在该模式下,HDIR™红外探测为主导，只有在红外先捕获触发信号的5秒内驻波探测单元 也捕获入侵动作，系统才触发报警输出。
 双鉴模式3：开关A1(ON),A2(ON): 在该模式下,多维驻波探测为主导，只有在驻波先捕获触发信号的5秒内红外探测单元也捕获入侵动作，系统才触发报警输出。
 红外模式：开关A1(OFF),A2(ON)，开关A3(OFF): 在该模式下,仅有红外探测可触发报警输出。
 驻波模式：开关A1(OFF),A2(ON)，开关A3(ON): 在该模式下,仅有多维驻波探测可触发报警输出。
  LED功能： 探测器内部设有两个LED指示灯， 当检测到移动时，它们将闪烁；拨码开关B2可设置LED灯或亮或灭，红色LED闪烁表示红外技术检测到移动，绿色LED闪烁表示超声技术检测到移动。
  灵敏度调节：驻波和红外探测单元均分别设有的灵敏度调节旋钮，可单独设定各自的探测灵敏度，顺时针为增加，逆时针为减小。

开关编号	开关功能	开关设置
A	开关组A	0FF	ON
A1	模式设定	***	***
A2	模式设定	***	***
A3	未定义	0FF
A4	常开or常闭		ON
B	开关组B	0FF	ON
B1	光敏设定	ON
B2	LED模式	***	***
B3	保留	0FF
B4	延时模式	累积	脉冲

■ 备注
 A1、A2、B2的开关设定参数可根据探测环境和需求而定，其余保留出厂设置值（A3 OFF、A4 ON、B1 ON、B3 OFF、B4 OFF、）。
 在探测环境较为稳定且较少干扰因素情况下可考虑开启双功模式，同时适当调整二个探测单元的灵敏度，以其达到最优化的组合；否则建议适当降低二个探测单元的灵敏度，或关掉易受环境干扰的某一探测单元，从而转换为单功模式。
■ 应用场合：
   博物馆、展览馆、金库等的大型展柜、靠墙展柜、弹药库、金库等一级风险空间或部位。
